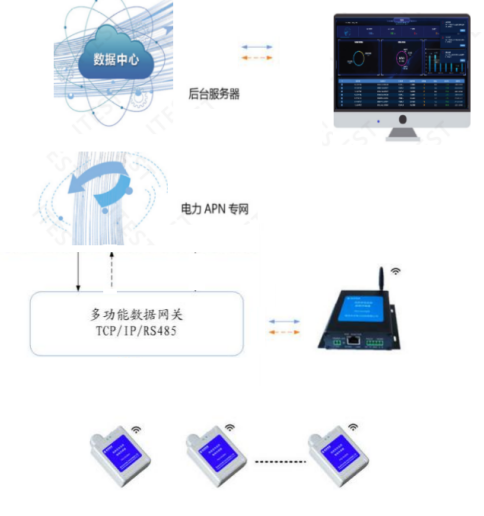

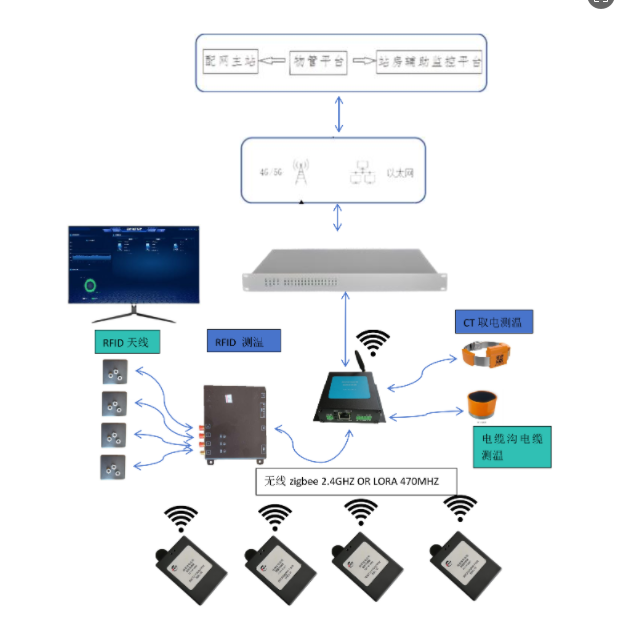

系统架构

1 背景描述

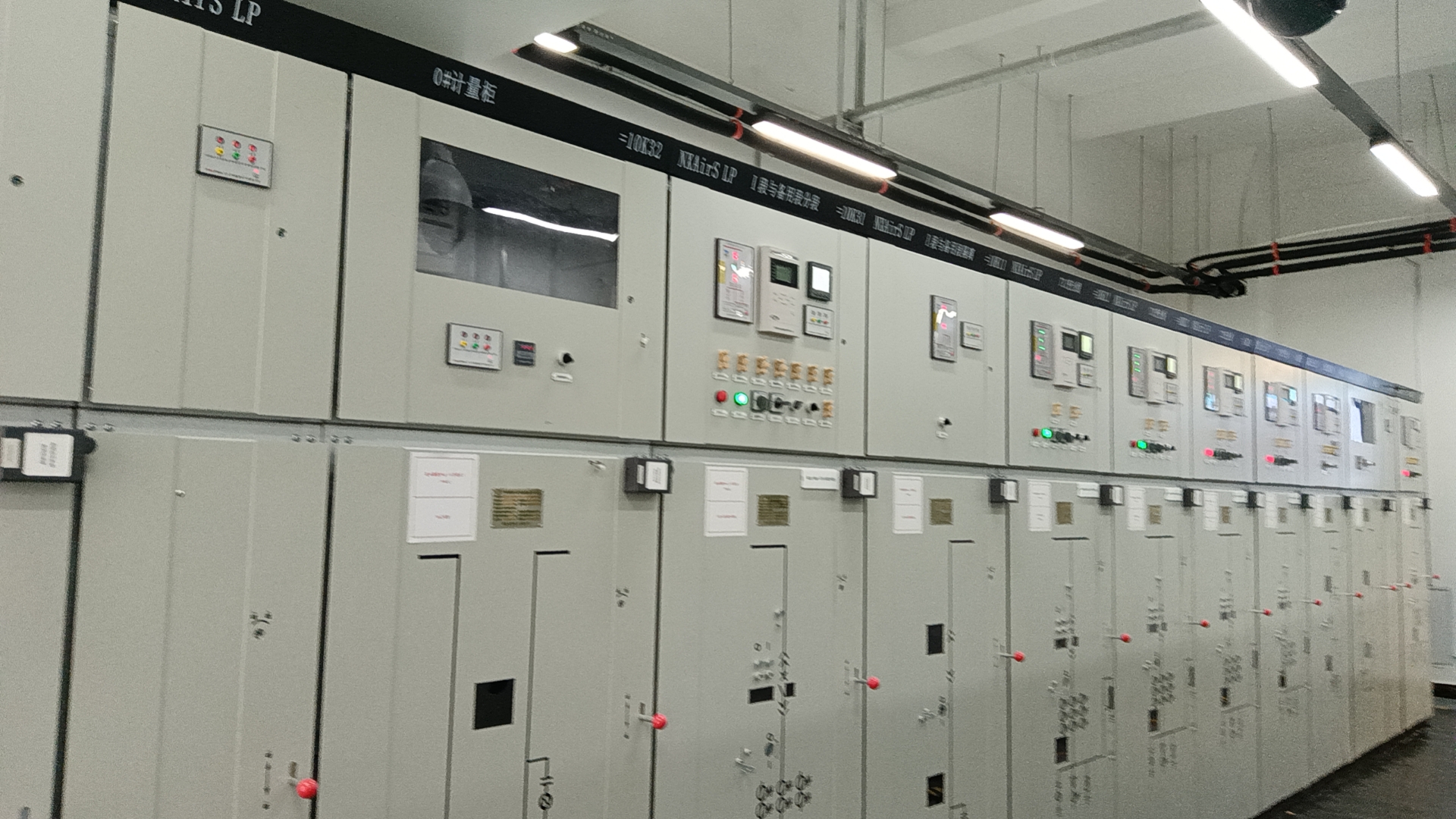

  开关柜是电力系统中非常重要的电气设备。随着电网的发展和设备技术的提高，开关柜在供配电系统中占据着十分重要的地位，其运行可靠性直接影响供电系统的安全性。

   开关柜在运行中由于不可避免的地受到电、热、机械和环境等各种因素的影响，其绝缘介质不断劣化，造成运行状态不佳，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。甚至发生各种故障，引发局部乃至大面积停电，造成巨大的直接和间接经济损失和社会影响。

  为了保障开关柜的稳定运行，需要在开关柜安装局部放电在线监测装置，南京艾比利特电子科技有限公司自主研发的开关柜在线监测系统能够长期运行，实时监测开关柜在运行过程中的局部放电情况，并能实时采集数据，

对数据进行分析与管理，对设备的可靠性实时诊断和预测，根据诊断结果制定出检修方案为状态维修提供依据，及时对其绝缘异常状态和放电性故障做出预警，为其正常运行提供必要的指导数据，消除隐患，提前检修，提高了开关柜运行的可靠性、安全性和有效性。

2 系统功能

     本系统通过在开关柜外壁吸附式安装二合一智能传感器检测暂态地电压、超声波、温度（温度可选）等信号，实现对开关柜运行状态的智能感知；通过智能诊断算法、多维度对比分析，实现监测数据分析，设备状态诊断。

3  监测设备

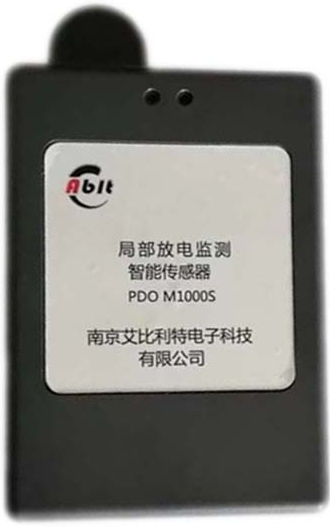

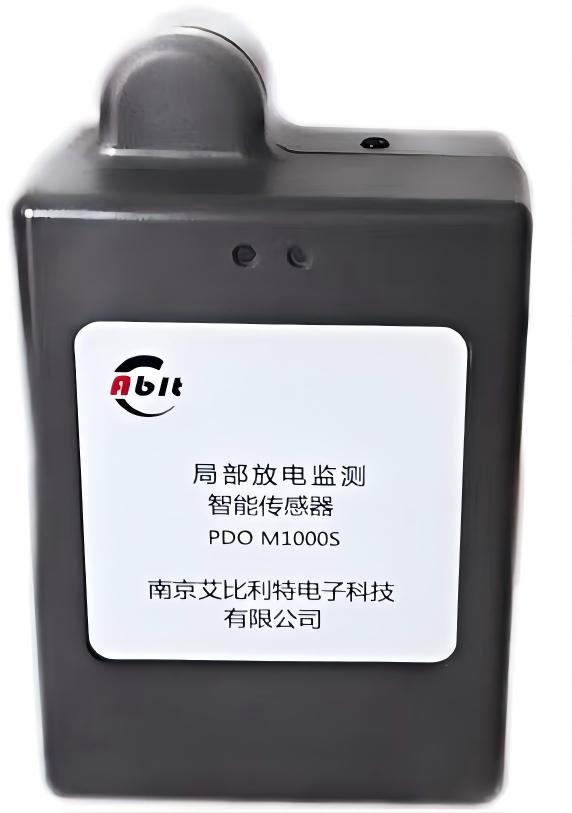

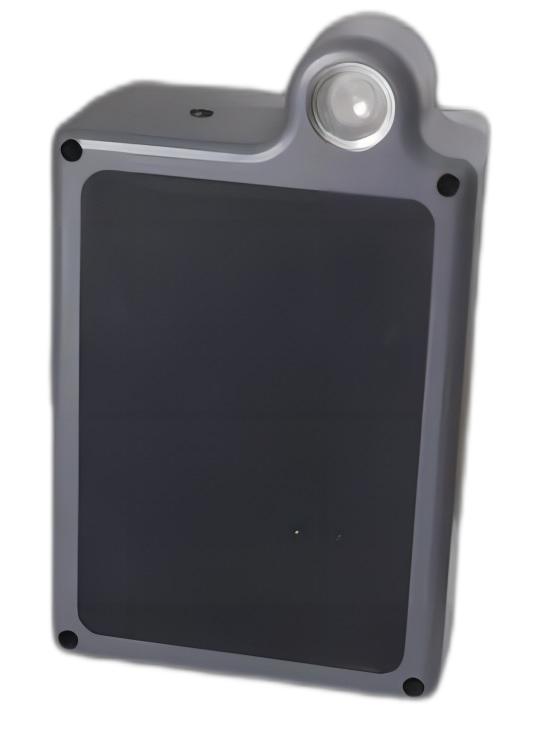

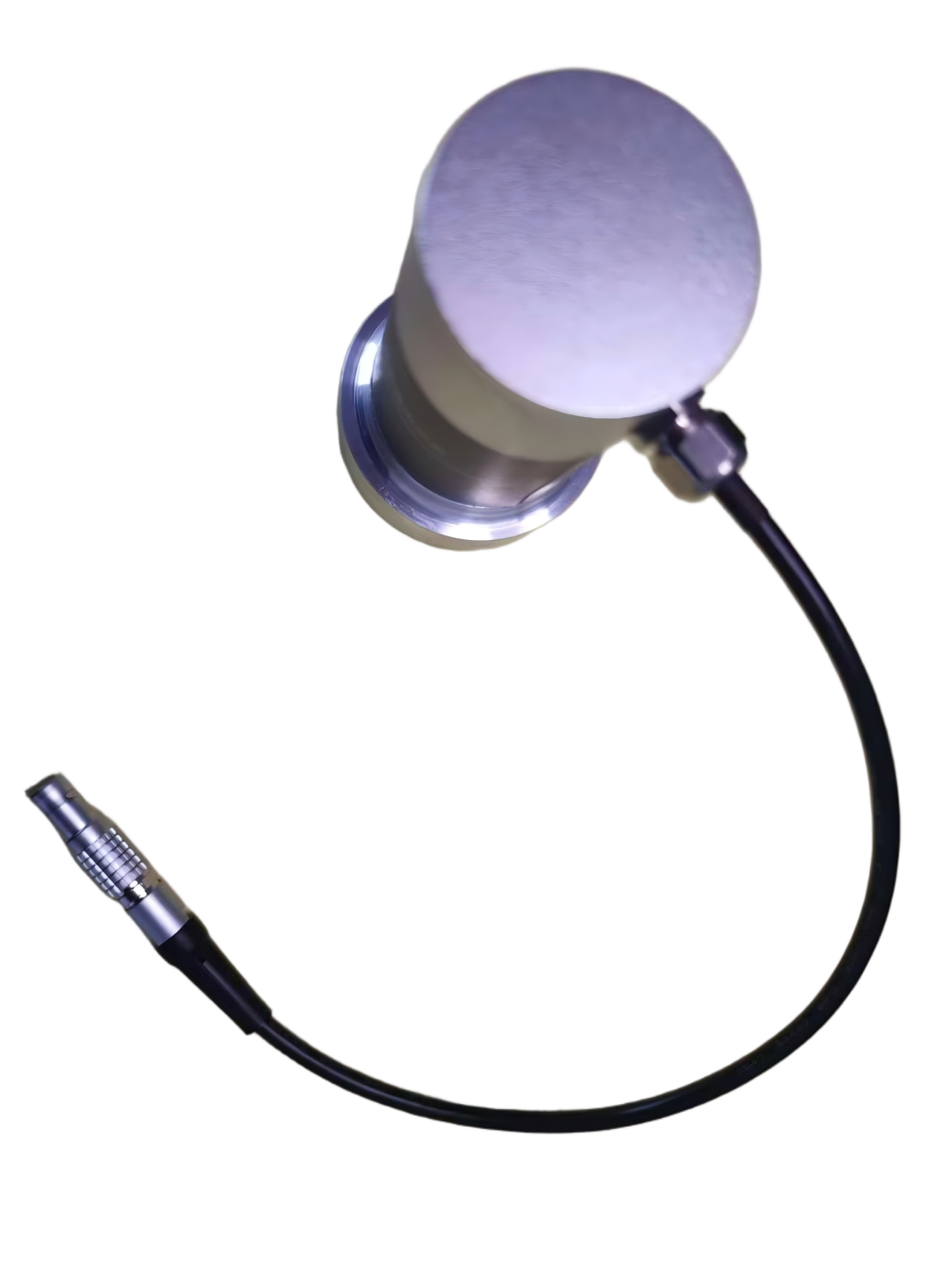

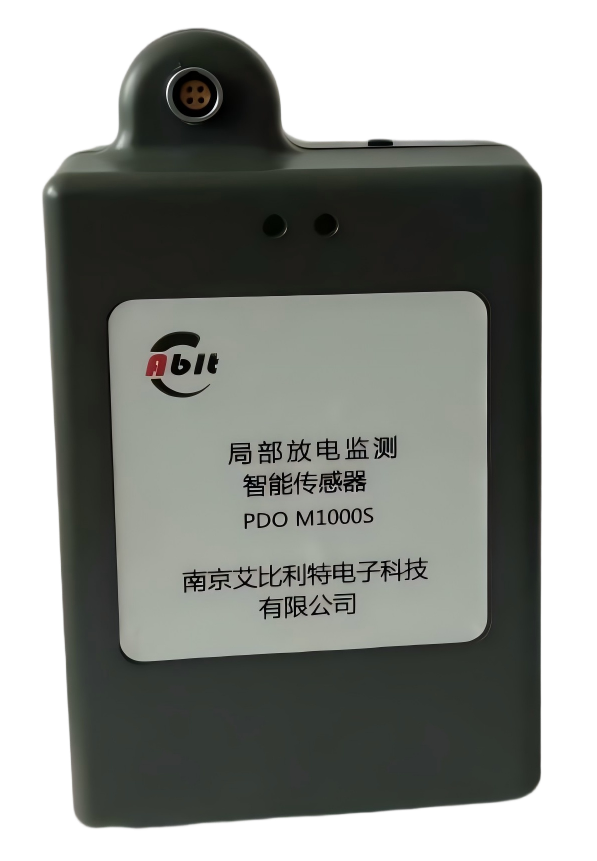

PDO M1000S 二合一智能传感器                 PDO M1000R 数据采集器

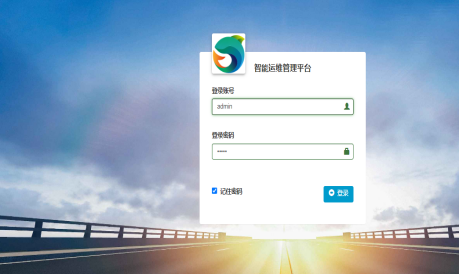

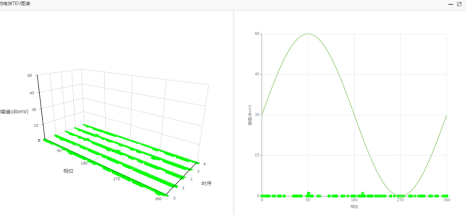

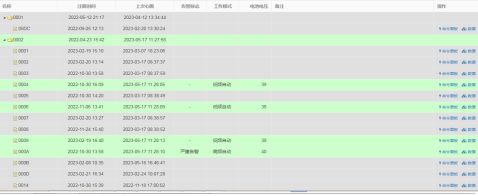

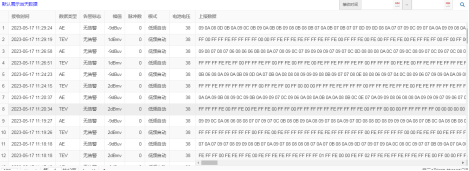

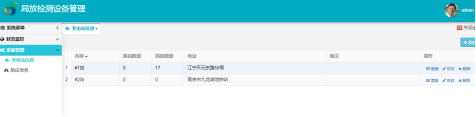

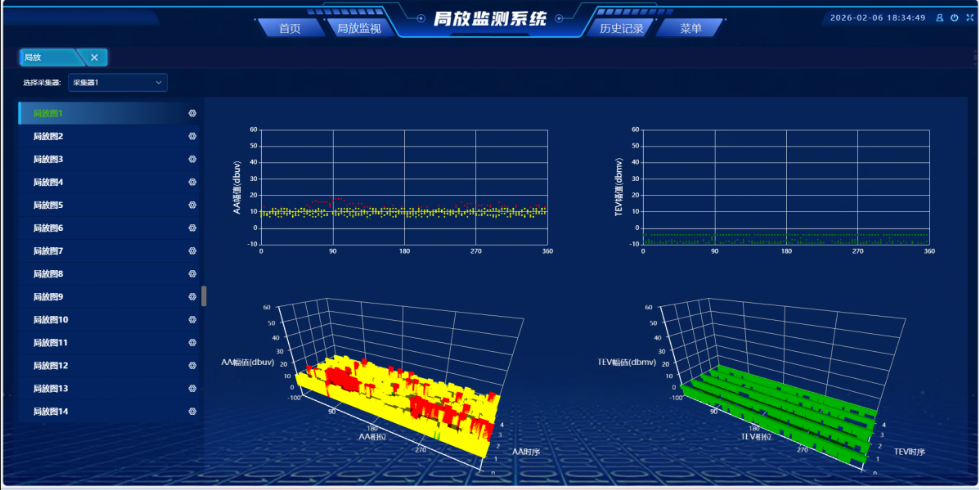

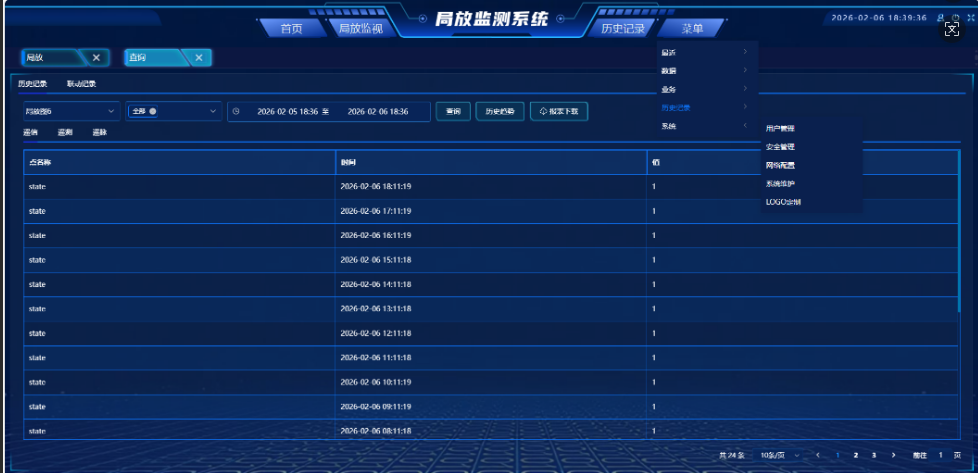

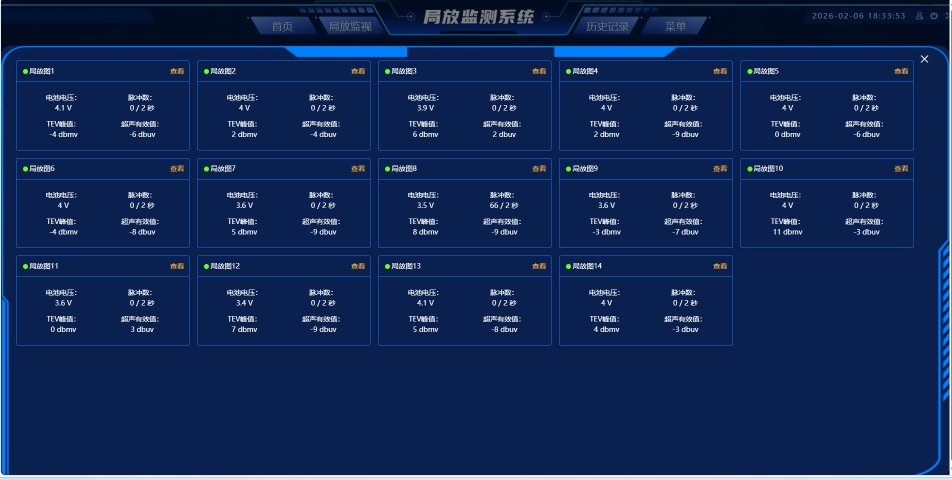

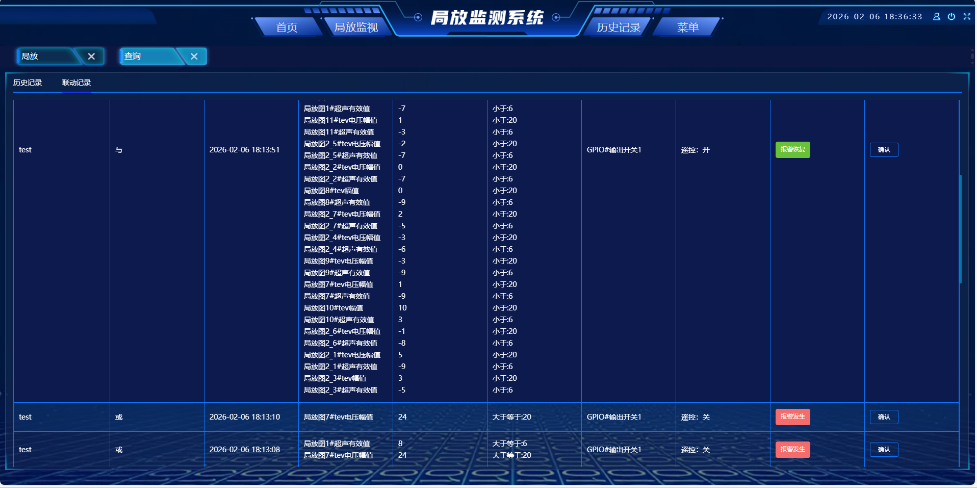

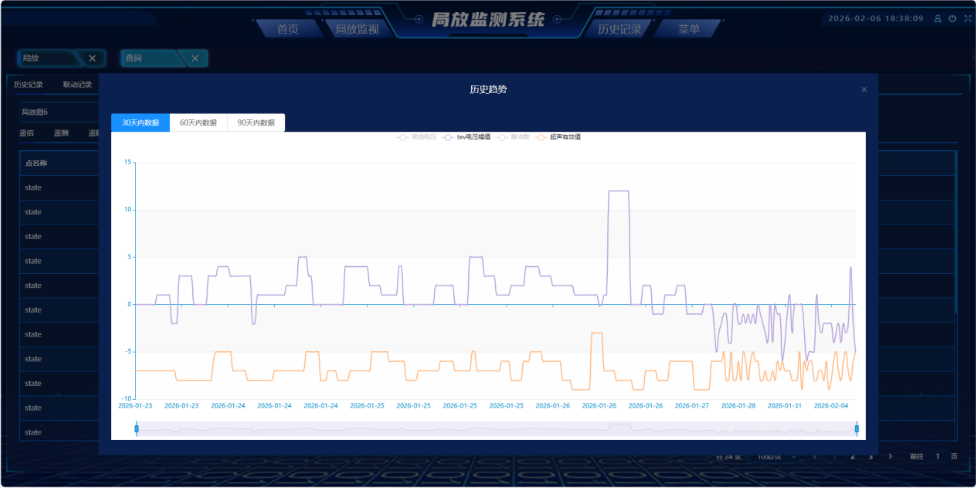

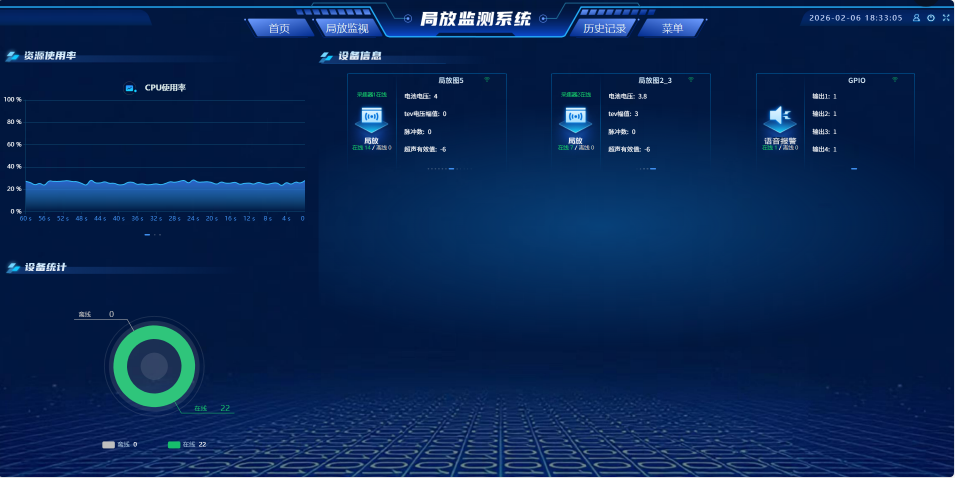

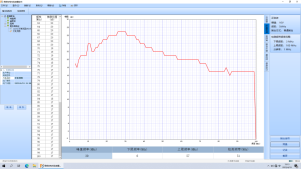

监控后台部分界面：

4. 技术参数

.暂态地电压

▋幅值范围：0~60dBmV

▋频带范围：3~100MHz

▋分辨率：0.1dB

▋精确度：0.1dB

▋线性度误差： ±10%

▋实测+/-6 db 带宽 >=50MHZ

▋计数频率范围：10Hz~20kHz

.超声波

▋检测频带范围：38-41KHZ

▋动态范围：-9dbuV~60dbuV

▋分辨率：0.1dB

▋精确度：0.1dB

▋线性度误差： ±10%

5. 安装部署

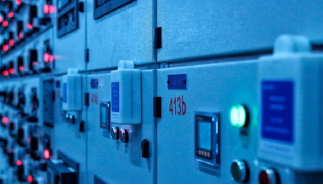

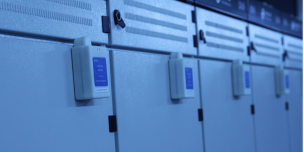

  传感器：二合一智能传感器吸附式安装在柜子外壁，每台开关柜安装一只智能传感器。

  数据采集器：采集单元安装在开关柜室内，一只数据采集器可以同时接收多只传感器的信号。数据采集器采集的数据通过RJ45网络接口将数据传送到电网APN网关。
