一. 与当前市场竞品相比我们强在哪里？

南京艾比利特电子科技有限公司通过AA/TEV 二种方式针对10KV~35KV 中高压开关柜的进行远程局放监测，为业界提供更加精准的测试数据，更加真实的反应了开关柜现场局放情况。

 技术优势： ① TEV 实测+/-6db带宽>50MHZ  （当前市场上做的最好的产品也就做到20MHZ实测带宽，大部分在10MHZ左右，有的甚至连10MHZ的带宽都做不到，测试数据的准确性无法得到保证）

  ②  解决了TEV 信号极易受外界电磁环境干扰的问题。（这个是保证数据准确性的核心，很多厂商无能力解决这个问题）

  ③  独特的信号链处理技术，可以轻松处理低至0.35uv的弱小信号。

  ④拥有2.4GHZ ZIGBEE 和475MHZ LORA 2种无线通讯版本可供选择 ，可通过网线、RS485、无线等方式轻松接入智能融合终端。

二.中高压开关柜巡检目前的情况及存在的问题和困难

开关柜是电网的重要组成部分，其运行的稳定性直接影响到电网的安全，开关柜依靠以往的巡视、试验、和检测技术，往往难以达到及时掌握设备缺陷的要求。

传统的停电预防性实验技术主要是依靠耐压试验进行绝缘性能检查，由于开关柜预防性试验周期的时间间隔为3-6年，很难发现在二次预防性试验间隔之间发展的绝缘性缺陷，这都容易造成绝缘不良事故。

而根据实际运行经验发生故障前在事故潜伏期内应该都可能有放电现象产生，局部放电是导致开关柜设备绝缘劣化、发生绝缘故障的主要原因，其检测和评价已经成为绝缘状况监测的重要手段，因此，在开关柜实际运行中采取合适的局放带电测试方法将具有极其重大的意义。

当前大部分的开关柜：

1.目前仍采用人工运维检测的手段，基本是每个季度人工利用手持式局放检测设备做一次检查。

2.费时、费力，而且费用巨大。常常无法及时发现问题。（无长期数据积累，发现局放趋势性数据变化）

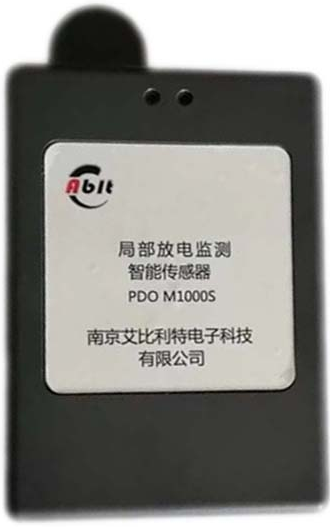

我司推出产品：在线式局部放电集成型智能传感器

1.可长期定时对开关柜进行检测，提供局放趋势性数据。

2.稳定、准确的发现开关柜设备内部部件的劣化情况的变化。给电网的安全运行提供了有效的监测手段。

三.设备的适用场景及解决方案

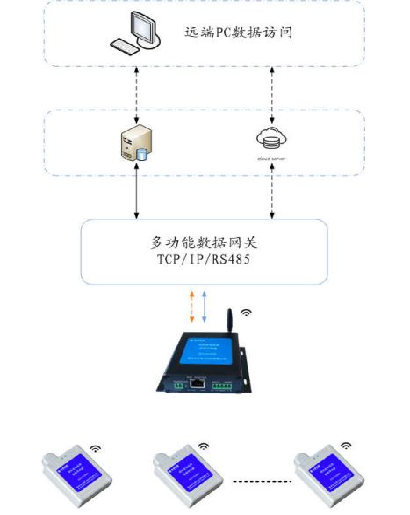

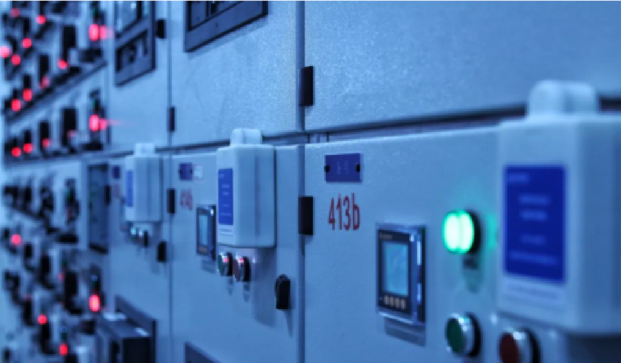

每个柜子贴放一个集成型智能局放传感器，采集到信号后通过无线自组网由数据采集器通过网口/RS485/串口接入到多功能数据网关后将数据传送到后台.

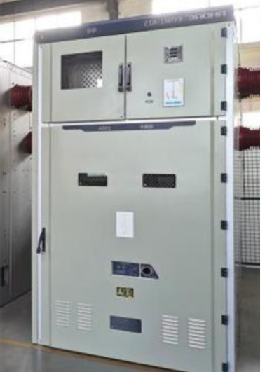

1.产品适用于10KV~35KV 中高压开关柜（环网柜）的局部放电在线监测；

2.10KV~35KV 高压电缆结合处的柜体的局放监测

四、场景介绍

   开关柜在长期运行中，由于各种客观原因造成开关柜在安装和投运后的过程中出现.电缆搭接处故障、母线故障、触头故障、操作机构故障、避雷器故障等，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。

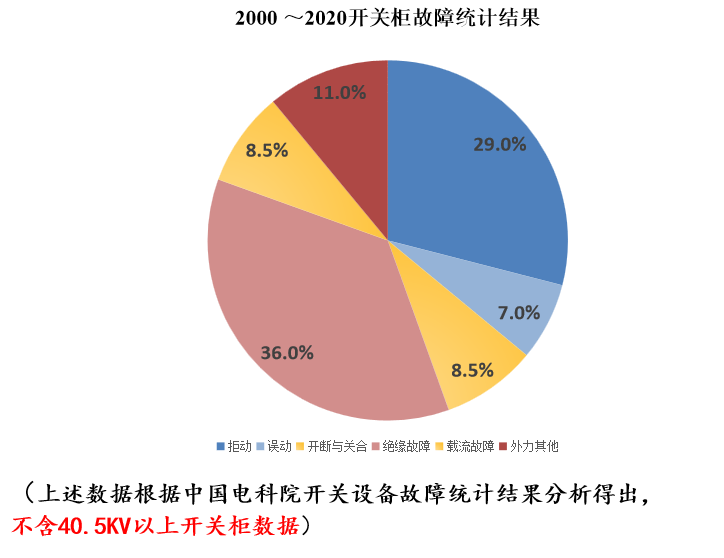

其主要故障类型包含：

1.拒动故障 ：主要四机构等机械原因

2.误动故障： 主要是二次控制回路原因

3.绝缘故障：主要是缺陷、爬电、闪络等

4.开断与关合故障，多种原因

5.载流故障 ：主要是接触不良、插件偏心

6.外力或其他故障，如加工工艺不良等

五.产品介绍

暂态地电波测量幅值范围：0~60dBmV

频带范围：3~100MHz

分辨率：0.1dB

精确度：0.1dB

线性度误差： ±10%

实测+/-6 db 带宽 >=50MHZ

计数频率范围：10Hz~20kHz

超声波测量

幅值范围：-9~65dBuV

频带范围：40 (+1/-2)KHZ分辨率：0.1dB

精确度：0.1dB

线性度误差：±10%

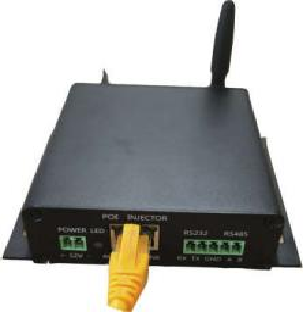

数据采集器主机 PDO M1000R

系统框图

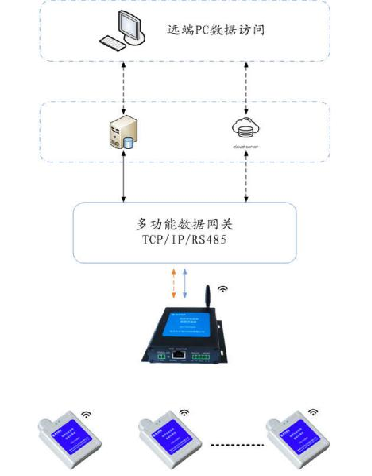

该系统可根据用户要求配置超声、暂态地电压信号检测。通过智能数据采集器主机采集各类局放信号，再通过边缘计算，实现对配电设备 (如开关柜、环网柜 等) 运行状态的监测。

系统利用小波消噪技术、自适应滤波技术、窄带消干扰技术，消除监测现场的空间及线路上干扰信号，同时能够对放电脉冲的幅值、周期脉冲数、严重等级等进行统计分析，能够多放电故障点跟踪，同时提供放电源在线连续跟踪定位模式，能够锁定放电位置，实时跟踪其位移、强度变化，跟踪其放电类型变化。

产品特点

1、磁吸设计

2、即放即测

3、无需停电

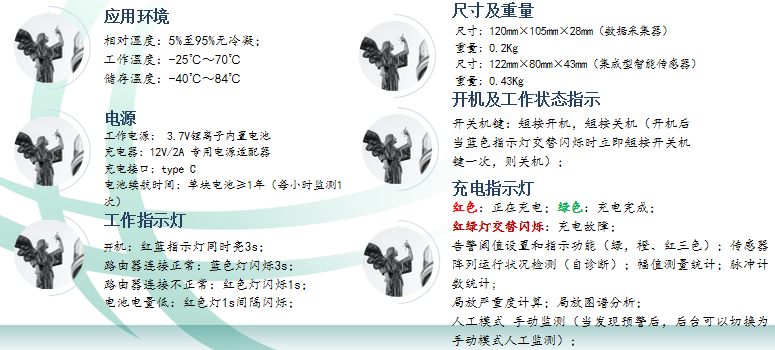

产品描述

1.系统采用模块化设计，采用统一数据总线的方式，无需停电即可对各单元进行 数据查询、参数设置；

2.传感器外壳绝缘防护罩的防护等级为 IP65 ；

3.传感器采用磁铁式固定,部署方便且确保传感器表面与被测柜体表面充分贴合；

4.传感器具备防滑功能，防止安装后走位；

5.传感器体积应小，安装后不占用电柜外层空间 ；

6.采用 2.4GHZ ZIGBEE /LORA 无线自组网通讯方式，无需布线；

7.设备采样锂离子电池供电，充电一次可确保使用1年以上（间隔采样时间1小时1次）

8.可采用本地或远程等多种方式对系统进行参数设置和软件升级维护；

9.可采用声电联合测试 (超声波法和地电波法) ，通过声电数据结合分析，能有效的提取局部放电信号。系统可显示实时波形、趋势图、频域分析图等多种图形，为能够有效的分析放电种类及疑似故障点提供数据支持。

10.采样频率可配置，异常时可自动变频采样，确保检测数据的准确性；

11.主动上报传感器设备电量，低电量自动报警，方便后期维护；
