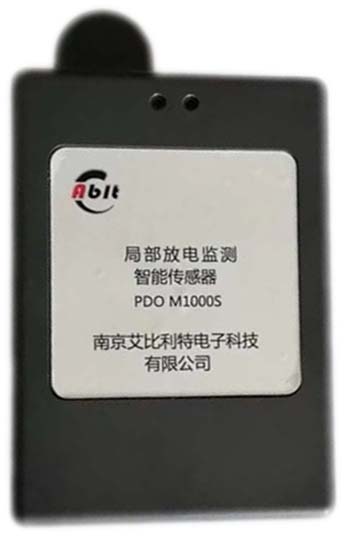

PDO M1000技术说明书.pdf

暂态地电波测量：

幅值范围：0~60dBmV

频带范围：3~100MHz

分辨率：0.1dB

精确度：0.1dB

线性度误差： ±10%

实测6 db 带宽 >=50MHZ

计数频率范围：10Hz~20kHz

超声波测量：

幅值范围：-9~65dBuV

频带范围：38-41KHZ

分辨率：0.1dB

精确度：0.1dB

线性度误差： ±10%

TEV-暂态地电压

l 带宽

    崭新的技术方案，解决了6db实测带宽达到50MHZ，让不同频率点的信号测试得到的TEV 幅值的一致性得到极大的提高，这也是困扰业界多年的一个问题。国标要求 10MHZ （很多厂家不超过6MHZ， 甚至有的只有2-3MHZ）导致多年来业界认为TEV的测量结果只能作为参考。

l 抗干扰性

    独特的信号链处理技术，解决了TEV 易受到外界信号干扰的问题，确保了特定信号源下测试结果的一致 性和重复性。

l 电源噪声

    独特而精细的电源处理技术，系统电源纹波不超过8mV VPP ；确保了采样数据的精确和稳定。

AA-空气超声

l 独特的电源消噪声技术确保了-9db uv的小信号的稳定采集

l 精巧的信号链路调理技术和算法确保了特定小信号（uV级）的每次采样的精准和一致性。
